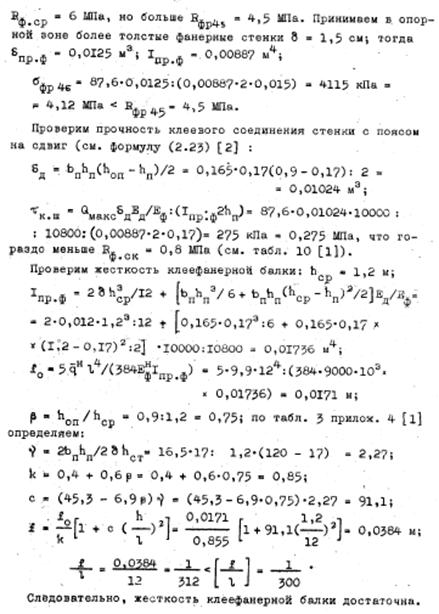

РАСЧЕТ КЛЕЕФАНЕРНОЙ ДВУСКАТНОЙ КОРОБЧАТОЙ БАЛКИ
Арочные конструкции из клееной древесины Клееные деревянные арки рекомендуется проектировать, как правило, трехшарнирными, статически определимыми. Пролеты арок составляют 18...60 м и более. В деревянных конструкциях применяются двухшарнирные и трехшарнирные арки. Бесшарнирные и одношарнирные арки к применению не рекомендуются ввиду конструктивной трудности выполнения жесткой заделки деревянных арок в пятах. - по конструктивной схеме: трехшарнирные и двухшарнирные; - по очертанию оси: арки кругового, стрельчатого, параболического, ломанного, треугольного и др. очертаний оси. - по типу поперечного сечения: сплошные (прямоугольные, двутавровые), спаренные, армированные и др. (типы поперечных сечений деревянных клееных арок аналогичны сечениям клееных деревянных балок). - по способу восприятия распора: непосредственно железобетонными фундаментами, несущими конструкциями каркаса здания, стальной затяжкой.
СТАТИЧЕСКИЙ И КОНСТРУКТИВНЫЙ РАСЧЕТ АРОК ИЗ КЛЕЕНОЙ ДРЕВЕСИНЫ Статический расчет. В гнутоклееных рамах расчетным загружением также является действие полной расчетной нагрузки по всему пролету. При построении эпюры моментов координаты точки на криволинейном участке оси рамы с максимальным изгибающим моментом определяется из условия равенства нулю поперечной силы:
где j – угол наклона касательной к оси рамы в расчетном сечении, определяемый подбором; х – координата расчетного сечения по оси абсцисс,
где x0 – горизонтальная привязка оси стойки в начале криволинейного участка к центру опорного узла; β' – угол наклона оси стойки к вертикали. После подбора jметодом последовательных приближений ординату расчетного сечения находят по формуле:
где rср – средний радиус кривизны криволинейного участка гнутоклееной рамы; у0 – вертикальная привязка оси стойки в начале криволинейного участка к центру опорного узла. Максимальный изгибающий момент в расчетном сечении гнутоклееной рамы:
Нормальная сила в расчетном сечении
Криволинейные участки гнутоклееных рам при отношении h/rср≥1/7 (h – высота сечения, rср– радиус кривизны центральной оси криволинейного участка) следует рассчитывать на прочность как кривые брусья. а) на сжатой кромке б) на растянутой кромке
Коэффициент Для гнутоклееных рам расчётное сопротивление древесины сжатию и изгибу следует определять с учётом коэффициентов условий работы. где |
||||||||||||
